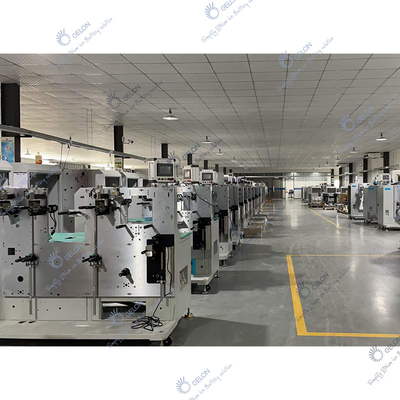

Chaîne de production de batterie au lithium de cellules de cylindre d'équipement de batterie de Gelon éolienne automatique-Semiauto

I. Introduction

Caractéristique :

1. Le plein contrôle de came est adopté pour l'aiguille de traction et de poussée et renverser. L'équipement est stable, avec le rendement élevé et le bas taux d'échec.

2. L'électrode adopte le contrôle à trois voies de correction de déviation : déroulement, processus et pré-enroulement pour assurer la qualité du produit.

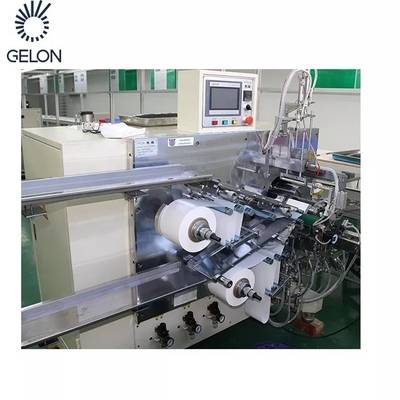

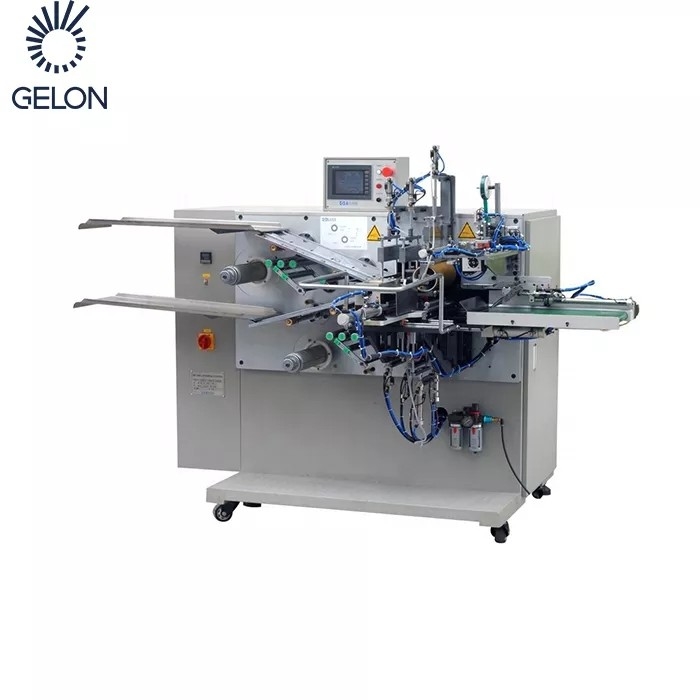

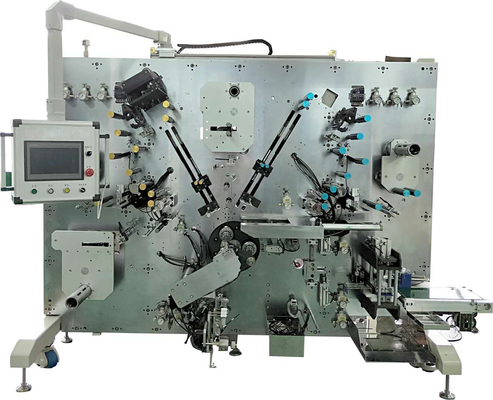

L'équipement enroule les morceaux d'électrode et les diaphragmes positifs et négatifs des éléments de batterie lithium-ion autour des cellules de batterie après dépassement par des mécanismes tels que le dépoussiérage, le contrôle de tension, l'inspection de qualité, la correction de déviation de mesure de longueur, de déplacement, l'élimination d'électricité statique, etc. ; Après l'achèvement de la production de la cellule, de l'essai de court-circuit, de la décharge défectueuse et de la transmission de la bande de conveyeur.

II.Specifications

1. Méthode de enroulement :

Enroulement de position d'A. 3 avec 3 aiguilles de enroulement.

Diamètre Ø 3,5 de B. Needle (ou adapté aux besoins du client (Ø 3,5 - Ø 8,0))

Diamètre de C. Winding : Φ 18 - Φ 23mm (applicable à 18650, à 21700, etc.)

D. Number des étiquettes : 1-2 pour la cathode et l'anode, ou toutes les étiquettes

Longueur d'E. Exposed Tabs : 8-25mm

2. Exactitudedeenroulement

A. Alignment de cathode et d'anode : ± 0.3mm

B. Alignment entre l'électrode et le séparateur : ± 0.3mm

Note : la cathode et l'anode sont corrigées 3 fois respectivement (correction de déroulement, correction de processus et correction de pré-enroulement)

C.Alignment de deux couches de séparateur : ± 0.5mm

capacité 3.Winding

1. Capacité de production

Vitesse de production : anode longue de la page par minute d'ici 1200 millimètre du ≥ 20 ; (21700 cellules)

≥ 95% de taux de mobilisation de culture

taux de mobilisation = {production totale/(temps de démarrage - temps nécessaire de déduction) vitesse théorique de production de × d'équipement} × 100%, temps nécessaire de déduction : temps d'arrêt provoqué par non des raisons d'équipement, telles que le temps de préparation de production pour le réapprovisionnement en combustible et la connexion de ceinture.

2. ≥ 98% de taux de qualification

Taux de qualification = nombre total de bons produits/(production totale - déduction nécessaire) × 100% (excepté les matériaux pauvres)

Il est nécessaire de déduire la quantité de produits défectueux provoqués par non des facteurs d'équipement, tels que la connexion pauvre de bande, hors de la tolérance de la longueur d'aluminium, des étiquettes absentes défectueuses, etc.

Tension de cathode et d'anode : 20N réglable (settable)

Tension de diaphragme : 10N réglable (settable)

IV. installation et commission d'équipement

1. Alimentation d'énergie : ± 10% 50Hz monophasé AC220V

2. Alimentation en air : 0.5-0.7mpa (quand l'alimentation en air est 0.5MPa,

l'écoulement exigé est 300NL/minute)

3. Environnement d'utilisation (selon JISB3502)

La température d'A.Working : 0-55 ℃

B. Dans la salle de séchage, il ne doit y avoir aucun gaz corrosif ou environnement combustible, et aucun environnement dur de la poussière

4. Dimension : 2850 x 2050 x 1800mm (adapté aux besoins du client)

5. Couleur : argenté (adapté aux besoins du client)

6. Poids : Au sujet de 3000kg (≤ 750KG/m2).

7. Puissance : 12KW

8.Noise : ≤ 75db (à l'exclusion de la fan d'aspiration de la poussière)

La chaîne de production complètement automatique de batterie de voiture chaîne de production de batterie de véhicule électrique Li Ion Battery Plant Equipment intègrent le fabricant supérieur des matériaux de la Chine, Gelon peut fournir l'ensemble complet de la solution de matières premières pour la batterie d'ion de lithium. Nos produits prépondérants sont LFP, LMO, LCO, NMC, NCA ; LTO, MCMB, graphite naturel, séparateur, Electrolyte& d'autres accessoires (SBR CMC NMPPVDF, Petite gorgée-Li, étiquettes d'Al&Ni, et étiquettes de paquets de batterie., etc.) pour de nouvelles batteries d'ion de lithium de puissance.
Basé sur nos expériences de batteryproduction et factrories étendus d'équipements de batterie, nous pouvons concevoir et offrir la solution clés en main pour le client, et la conception de projet de batterie d'ion d'indertakelithium, construction&training.
À ce jour, le groupe de Gelon a avec succès fourni les fabricants bien connus formany de batterie d'équipements automatiques, tels que TESLA, atterrisseur, SONY, ATL ...... ; également a avec succès offert des projets clés en main en Bolivie, Argentine, Royaume-Uni, Russie, Turquie, Thaïlande, Indonésie, Indien, Afrique du Sud….
