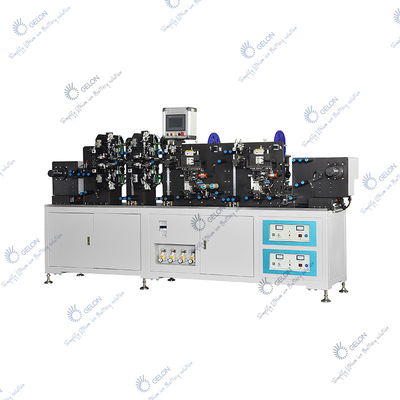

Équipement industriel cylindrique de enroulement de la batterie 21700 de la machine de soudure de feuille d'électrode de batterie lithium-ion 18650

Machine de soudage par enroulement de plaques d'électrodes de batteries lithium-ion 18650 21700 Équipement de fabrication de batteries cylindriques

Je suis...- Je ne sais pas.Introduction au projet

Cet équipement est un équipement de production spécial pour la fabrication d'électrodes de batteries cylindriques.L'ensemble du processus de production est un équipement entièrement automatique qui accroche le matériau de roulement de l'électrode sur l'arbre d'enroulement, envoie automatiquement les onglets, soude les onglets, colle du ruban adhésif et coupe automatiquement l'électrode finie en morceaux,et entre ensuite dans la machine d'enroulement semi-automatique ou automatique.

II. Spécifications

A.Matériaux

Matériau d'alimentation:

B.Tabulations Taille / précision de collage:

B. Je ne sais pas.1. précision de la longueur de l'onglet: ± 0,3 mm,

Tabulation dans la direction de l'électrode: ±0,5 mm

Position de pressage des plaquettes d'anode: 7*10 mm

B.2 La longueur et la précision de position du ruban: ± 0,5 mm, le ruban exposé est de

6 à 30 mm

III.Structure de l'équipement:

a. roulement de l'électrode de défilement, régulation de la tension de défilement par glissement du cylindre vers le haut et vers le bas, réglage automatique de la vitesse de défilement;

• Dispositif d'élimination des poussières avant et après le soudage

• L'onglet est une méthode de découpe pour détecter la longueur fixe.Le clip de soudage envoie le soudage en fonction de la position de bord de l'électrode pour assurer la distance entre le revêtement et le bord de l'ongletL'onglet peut choisir la fonction longue et courte.

d. Le dispositif de soudage par ultrasons d'Al Tab, Ni Tab ou Cu Tab a pour fonction de détecter avant le soudage s'il y a une fuite de feuille sur la surface inférieure de l'électrode,pour éviter que le soudage à la surface revêtue n'affecte l'effet de soudage;

e. Disposition manquante de l' appareil d' inspection de soudage à l' onglet de post-soudage;

f. dispositif de traction de longueur fixe, dispositif de correction des écarts de tampon

g.mécanisme de collage, avec dispositif de correction de déviation.Un groupe d'électrodes cathodiques et d'anodes est collé (deux couches d'adhésif).La position du mécanisme de dépliage du ruban est réglable, et il est pratique et rapide de remplacer le ruban adhésif;

h. Le mécanisme de remontage est le mode de coupe par défaut de la machine.

Description de la structure de toute la machine:

1 Le cadre est soudé à partir de profilés d'acier et a subi un traitement de vieillissement.Il a une grande planéité et une bonne rigidité structurelle pour assurer la précision du fonctionnement;

2 Rouleau guide: la surface de l'alliage d'aluminium est soumise à un traitement d'oxydation super dur, qui a une dureté de surface élevée et n'est pas facile à porter;

3 Le matériel et le câblage sont divisés en blocs fonctionnels, le courant fort et le courant faible sont séparés et des fonctions de surcharge de court-circuit, de fuite et d'autres fonctions de protection sont fournies;

4 L'ensemble de la machine est conforme à l'ergonomie, la disposition de l'interface à écran tactile est raisonnable, les paramètres sont réglables et l'état de fonctionnement peut être affiché dynamiquement.il peut être affiché dynamiquement et donner des informations sur l'écran tactile, et a la fonction de compter la production avec précision;

5 équipé d'une fonction d'alarme photoélectrique;

6 L'équipement est équipé de dispositifs de protection efficaces tels qu'un couvercle de protection et un arrêt d'urgence.

- Je vous en prie.Installation et mise en service des équipements

a. Pression de l' air: 0,5-0,7mpa. Débit d' air: 100 L / min

b. alimentation électrique: 220 V 50 Hz puissance: 4,0 kW

température de fonctionnement: - 20 ° ~ + 45 °

d. Humidité relative: ≥ 50%

e. Couleur: gris (ou spécifié par le client)

f. Dimension globale: 1800 * 1200 * 1700 mm

g. Poids: environ 1,6 tonne

V. Paramètres techniques

• Vitesse de production: 25-30 ppm (1 onglet pour chaque cathode et électrode anodique,

1 groupe l'un pour l'autre, longueur de l'électrode: 400 mm)

b. Alignement de l'enroulement: ± 0,5 mm; précision de la position de coupe: ± 0,5 mm

c. Taux de mobilisation de l'équipement: ≥ 95% (à l'exclusion de la raison de l'arrivée)

les matières premières); taux de qualification ≥ 98%

d. La cathode et l'anode sont équipées de soudeuses Kepu,

et la taille de la zone de soudage est personnalisée.

- Je vous en prie.Exigences relatives aux matières premières:

électrode:

- Je ne sais pas.

1Tolérance de la largeur de coupe: ± 0,1 mm

2L'erreur de forme S est inférieure à 0,2 mm/500 mm.

Tape

Tolérance de largeur de tranchage: ± 0,2 mm
