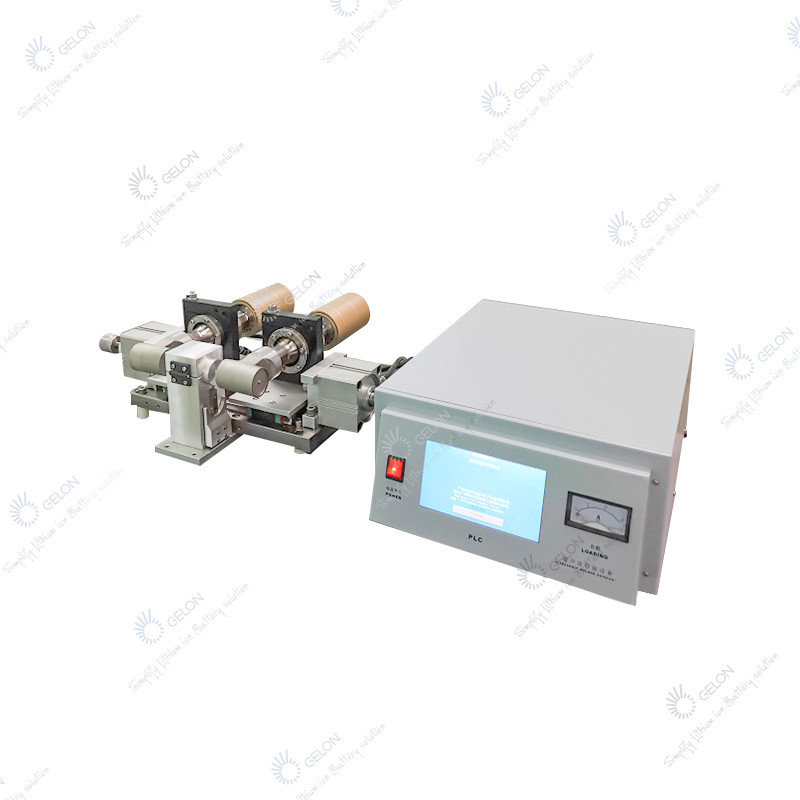

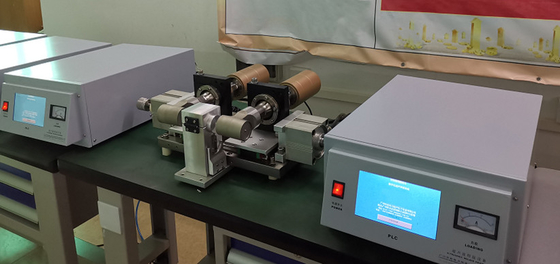

4680 32700 Tabless de fabrication de batterie Pétrir la machine d'aplatissement à tête plate

Cette machine convient pour un jelly roll cylindrique avec multi-onglets

• Rouleau de gelée à cathode plate à ultrasons
• Rouleau de gelée d'anode plate à ultrasons
• Haute efficacité, faible résistance interne, c'est le choix idéal pour les batteries de grande capacité.

Générateur:

• Le circuit adopte un circuit régulateur de tension à pont complet avancé international et est optimisé pour obtenir une sortie de tension constante
• Suivi automatique des fréquences, pas de réglage manuel
• La fluctuation de tension peut fonctionner dans la plage : la période de fluctuation de 150 à 260 V n'affecte pas la puissance de sortie et la fréquence de fonctionnement.
• Il a atteint le niveau technique international de produits similaires.

Système de pétrissage du transducteur à ultrasons :

• Précision et stabilité des machines.
• Installation à bride fixe

Système d'analyse ANSYS avancé :

• Le système d'échange d'énergie de pétrissage de métal par ultrasons, les amplificateurs, le moule de pôle supérieur de pétrissage sont strictement via le logiciel d'éléments finis internationalement reconnu ANSYS pour une conception et une analyse précises
• Cette méthode de test peut atteindre le niveau des homologues avancés étrangers dans la conception de moules à ultrasons,

Pôles supérieur et inférieur à ultrasons (pétrir la tête plate)

• Acier de matrice spécial importé strictement sélectionné, résistance à l'usure, résistance aux hautes températures, bonne ténacité, rigidité mécanique élevée, petite déformation après traitement thermique, de sorte que la cohérence de la fréquence de sortie ultrasonique est élevée.
• L'amplitude du déplacement mécanique à haute fréquence est grande, forte et stable.
• Technologie de traitement thermique professionnelle de pointe internationale

Effet du flating :

• La surface après le pétrissage est lisse, adaptée au pétrissage au laser après le processus.

Composition de la structure de l'équipement

(1) La machine à pétrir est principalement composée d'un générateur d'ultrasons, d'un transducteur, d'un pôle acoustique supérieur et inférieur, etc.

(2) Le mode de circuit est un type de pôle acoustique haute puissance à pont complet, qui doit avoir des performances stables et une sortie élevée.

(3) Les pôles acoustiques supérieur et inférieur sont constitués de nouveaux alliages avec une bonne résistance à l'usure

(1) L'alimentation de l'équipement nécessite une alimentation électrique : monophasé 220 VCA ± 10 %.

(2) Source d'air : pression 0,4 ~ 1 MPa, humidité inférieure à 48 %, température non supérieure à 45 ℃

(1)Cathode :

Al 0,015-0,020millimètre.

(2)Anode :

Feuille de cuivre 0,009-0,012 mm.

Anode Cathode

(Juste pour référence)

Conception à tête plate

• Temps de flating : 0,2-1S (0-60s peut être réglable dans ce programme)
• Pression de flating : 0.1MPa~1MPa, réglable.

• Matériaux en acier spécial importés
• Le pétrissage par ultrasons est conforme à la norme de principe de l'acoustique ultrasonique.

• Fonctionnement manuel avec plate-forme d'outillage
• .La ligne automatique fournit uniquement un système d'échange d'énergie ultrasonique et un générateur d'ultrasons, et l'outillage est conçu par l'ensemble du fabricant de la ligne en fonction de la direction et de la commodité de l'ensemble de la ligne.

• Différence de fréquence entre les transducteurs≤400Hz.
• Différence d'impédance entre transducteurs≤4Ω.
• Différence de capacité entre les transducteurs≥30MΩ.

• Puissance maximale d'entrée : 4 000 VA. (réglable)
• Fréquence ultrasonique : 20KHZ. (suivi automatique)
• Amplitude constante, pression constante, courant constant (réglable)
• Mode plat: mode temps (contrôle LOGO du programme Siemens).

• Le moteur manuel est contrôlé par le signal de la pédale
• Prise en charge de la ligne de production pour le contrôle du signal de la ligne IO

• Pétrir à plat
• Taux qualifié de pétrissage : 99,9 %.Le taux de réussite unique est de 99,9 %.L'utilisateur doit s'assurer de la cohérence des produits, des processus et des matériaux, l'opérateur doit recevoir une formation professionnelle du fournisseur et le client doit entretenir l'équipement sur une base hebdomadaire.
• En termes de technologie, l'effet de pétrissage est de répondre aux exigences du fabricant et d'assurer la capacité de production comme indice principal
• L'opérateur doit effectuer quotidiennement un étalonnage pour ce pétrissage par ultrasons, afin de s'assurer que le service qualité peut approuver la production en série.
• L'échec de la tête de pétrissage à ultrasons et la production dans des conditions de matériau visqueux n'appartiennent pas à la portée de cet échec

• Structure globale : générateur d'ultrasons, système de transducteur à ultrasons, poteaux acoustiques ultrasoniques de haut en bas, composants pneumatiques, cadre, établi, etc. (Moteur manuel avec établi, sans établi avec ligne de production)
• La durée de vie prévue de l'équipement est de 10 ans.Durée de vie 10 ans L'utilisateur doit s'assurer que les produits, procédés et matériaux sont cohérents, que les opérateurs ont reçu une formation professionnelle de la part du fournisseur, et que le demandeur entretient régulièrement l'équipement toutes les semaines.

Unité machine

1, dispositif de dépoussiérage (avec machine de dépoussiérage) ;

2, la batterie doit avoir le positionnement de référence de la face d'extrémité ;

3, le luminaire en contact avec la batterie est non métallique ;

4, pince rapide et fiable (pas de mouvement axial) ;

5, il n'y a qu'un seul ensemble d'appareils à ultrasons (pétrissage uniquement de l'électrode positive)

• gtaille de l'électrificateur(LxLxH ):

Boîte électrique 3880 : 520 mm 480 mm 390 mm ;

• Taille de la tête de pétrissage (Côté supérieur : LxlxH) :

420mm x295mm x473millimètre
