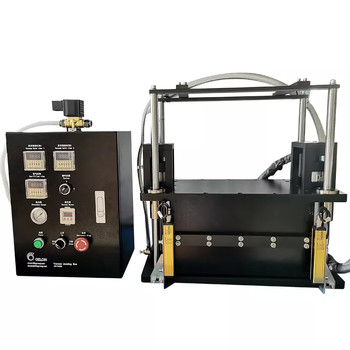

Chaîne de montage de batterie de cellules de poche AC220V 50HZ chambre de repos sous vide de boîte debout

Chaîne de montage de batterie de cellule de poche Boîte debout Chambre de repos sous vide

JE.Aperçu fonctionnel

Cet équipement utilise la cavité supérieure pour appuyer sur la plaque inférieure pour former une cavité fermée (le temps peut être réglé) sans ouvrir la cavité, puis effectuer une extraction d'air secondaire pour former une pression négative de -70KPa, et s'arrêter pendant une période de temps (le temps peut être réglé Set), puis utilisez la même action pour le troisième vide pour atteindre une pression négative de -95KPa, de sorte que l'air dans la cellule soit éliminé ;les deux méthodes d'aspiration trapézoïdale doivent empêcher qu'une grande quantité d'électrolyte soit pompée, et en même temps.Laisser l'électrolyte pénétrer complètement.

IIParamètres techniques

0. Longueur : (80-200 mm, onglet inclus), largeur : (50-150 mm, poche d'air incluse),

1. Dimension L x Wx H≈550x440x750mm(Hauteur maximum après ouverture
2. Temps de cycle : 0 à 3 temps peuvent être définis
3. Temps de pompage : 0-60min peut être réglé
4. Temps de repos : 0,1 à 99 S peut être réglé
5. Course d'ouverture : 250 mm
6. Diamètre intérieur du tube à vide : 25 mm, vide : 63 ³/H (63 mètres cubes/H)
7. Degré de vide de la boîte statique : ≤ 0,095 MPa (le vide est maintenu pendant 1 minute pour garantir ≤ 0,090 MPa)
8. III Paramètres de base :

IV Performances de traitement :

4.1 Pour les doubles cylindres sur le côté, assurez-vous que la hauteur totale après ouverture de la porte est inférieure à 750 mm.

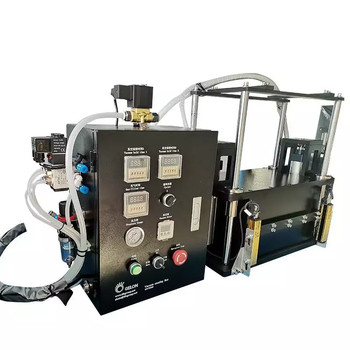

4.2 Cette machine adopte la conception séparée de l'hôte et du boîtier de commande, de sorte que la machine puisse être utilisée dans la boîte à gants et puisse également être placée sur la chaîne de montage.

4.3 Il peut être appliqué à des batteries de produits de différentes spécifications, et le réglage est simple et pratique.
4.4 La cavité supérieure est entraînée par un cylindre et guidée par quatre manchons de guidage linéaires, qui peuvent monter et descendre de manière flexible, et le guidage est précis pour garantir les exigences d'étanchéité du produit
4.5 Cette machine utilise une jauge à vide pour atteindre avec précision le temps réglé.
4.6 Petite taille, peut économiser de l'espace ;poids léger, facile à transporter.La commande électrique peut être utilisée pour un fonctionnement automatique lors du déplacement.
4.7 Degré de vide statique -30~-95kpa, étanchéité statique de l'armoire : chute de pression 5kpa time> 1min ;
4.8 Le temps de repos de la boîte debout, le degré de vide, le nombre de temps de pompage sous vide et le temps de maintien peuvent être réglés librement ;

V. Sécurité

Il dispose d'un couvercle de protection de sécurité, de sorte que les pièces mobiles se trouvent à l'intérieur du couvercle de protection, et le double bouton est utilisé pour démarrer la batterie afin d'assurer la sécurité personnelle lors du placement de la batterie.

VI.Sécurité, environnement et autres exigences

1. Le bruit généré par le fonctionnement normal de l'équipement est ≤70db (détecté à 1m de distance de l'équipement);
2. L'exigence portante par unité de surface de l'usine : ≤400kg/㎡ ;
3. Pendant tout le processus de production, assurez-vous que la surface de la cellule est exempte de rayures, de dommages, de taches, de rides et d'électrolyte ;
4. Collez divers panneaux d'avertissement de sécurité sur les parties de l'équipement qui peuvent causer des blessures corporelles ;
5. L'équipement a une relation de verrouillage entre les actions avant et arrière en mode manuel ou automatique pour éviter le danger d'une mauvaise opération ;
6. La production et l'installation d'équipements tels que l'eau, l'électricité, le gaz et la vapeur sont conformes aux normes nationales, et l'utilisation de générateurs de vide est proh
