Détails sur le produit:
|
| Système adapté: | LFP, LCO, LMO et autres revêtements d'électrodes de cathode et d'anode de batterie de système | Épaisseur du substrat en cours d'exécution: | Feuille d'aluminium (Al) : 11~30um / Feuille de cuivre (Cu) : 8~30um |
|---|---|---|---|
| Largeur du rouleau de revêtement: | 360 millimètres | Largeur de revêtement efficace: | ≤ 300 mm |
| Vitesse de fonctionnement mécanique de l'équipement: | 3m/min | Vitesse de revêtement de l'équipement: | 0,3 m/min |
| Convient à la viscosité de la boue: | 2000 ~ 12000 Cps | Gamme d'épaisseur sèche de revêtement simple face: | 50-150μm |
| Longueur d'intervalle minimale: | 5mm | Longueur minimale de revêtement multi-sections: | 20mm |

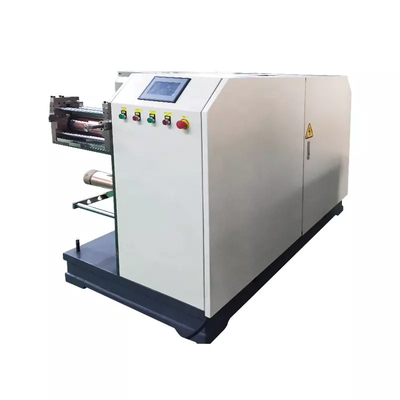

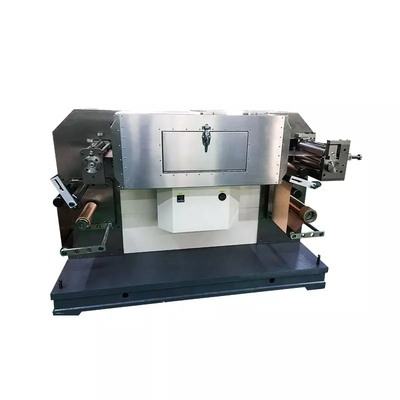

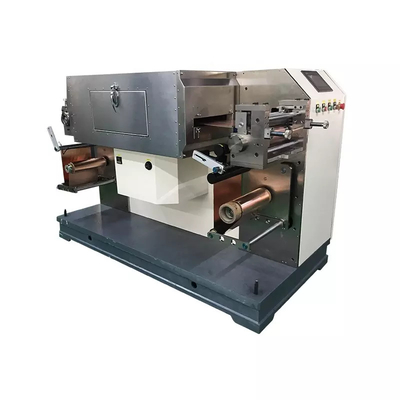

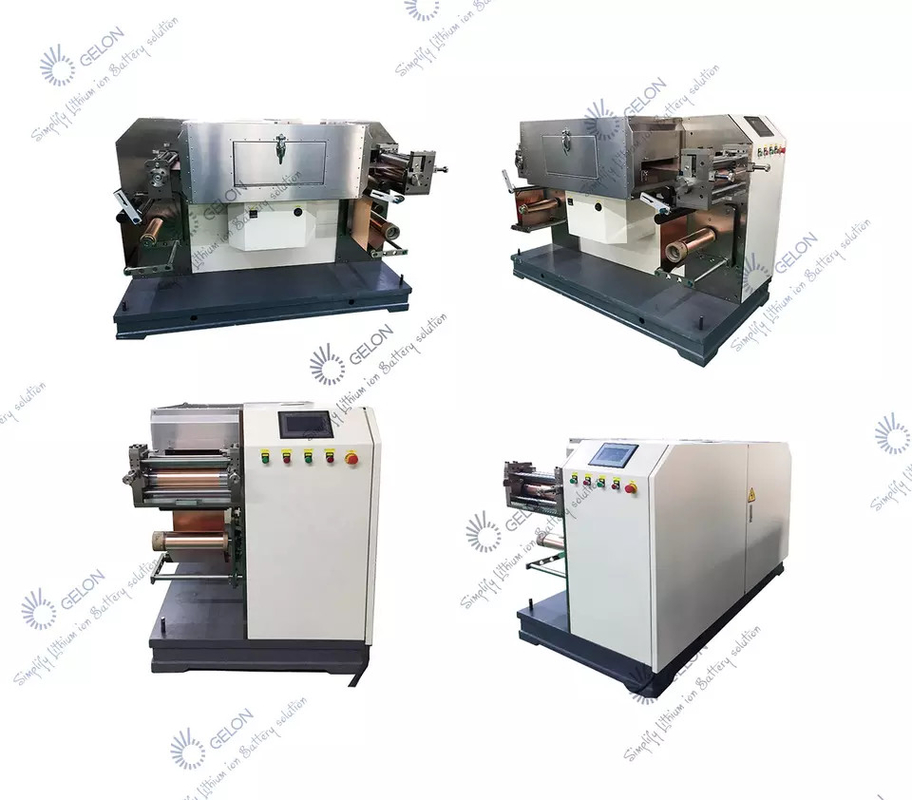

machine principale d'assemblée de baattery d'ion de lithium de machine de revêtement de petit pain de 360 virgules
Ⅰ. Introduction :
Le dispositif d'enduction expérimental intermittent est un équipement de revêtement de transfert de trois-petit pain, qui peut être utilisé pour le revêtement continu et intermittent, et est commode pour s'appliquer à de divers substrats pour les processus de revêtement extérieurs. Particulièrement utilisé dans l'industrie de batterie lithium-ion. L'équipement est conçu pour être commode pour que des chercheurs emploient, et pour répondent aux exigences d'enduire la précision et la cohérence, qui n'est pas différente de la production, et a un excellent effet de séchage. Il est idéal pour la recherche et développement et les petits procès des batteries lithium-ion, des condensateurs superbes, des batteries de nickel et d'autres batteries secondaires.
Ⅱ. Caractéristiques :
Ⅲ. Paramètres techniques d'équipement et configuration d'équipement principale
(1) configuration d'équipement principale :
| Non. | Nom |
| 1. | Commutateur d'air |
| 2. | PLC |
| 3. | Écran tactile |
| 4. | Relais intermédiaire |
| 5. | Moteur servo |
| 6. | Réducteur planétaire |
| 7. | Briseur |
| 8. | Contacteur à C.A. |
| 9. | Relais à semi-conducteur |
| 10. | Thermostat |
| 11. | Correction complètement automatique |
| 12. | Tension complètement automatique |
| 13. | Moteur matériel principal de décharge (réception) |
| 14. | Oeil optique de fibre optique |
| 15. | Roulement à billes de cannelure profonde (embout avant de machine) |
| 16. | Petit pain de revêtement |
| 17. | Petit pain arrière |
| 18. | Lame de grattoir |
| 19. | Rouleau de guide |
| 20. | Convertisseur de fréquence |
| 21. | Fan |
| Non. | Article | Spécifications | Remarques |
| 1. | Système approprié | LFP, LCO, LMO et tous autres cathode de batterie de système et processus de revêtement d'électrode d'anode | |
| 2. | Épaisseur courante de substrat |
Papier d'aluminium (Al) : 11~30um Aluminium de cuivre (Cu) : 8~30um |
|
| 3. | Largeur de revêtement de rouleau | 360 millimètres | |
| 4. | Largeur de revêtement efficace | ≤ 300mm | |
| 5. | Vitesse de fonctionnement mécanique d'équipement | 3m/min | |
| 6. | Vitesse de revêtement d'équipement | 0.3m/min | Selon la situation de séchage |
| 7. | Approprié à la viscosité de boue | 2000~12000 Cps | |
| 8. | Gamme sèche d'épaisseur de revêtement à simple face | 50-150μm | |
| 9. | Longueur minimum d'intervalle | 5mm | |
| 10. | Longueur de revêtement minimum multisection | 20mm | |
| 11. | Caractéristiques dissolvantes | NMP dissolvant huileux (s.g=1.033, b.p=204℃) | |
| H2O/NMP dissolvant aqueux (s.g=1.000, b.p=100℃) | |||
| 12. | Approprié au contenu solide | Anode S.C. 60%±5% | |
|
Cathode S.C. 50%±5% (système de PVDF) S.C. 50%±5% (système de SBR) |
|||
| 13. | Proportion |
Anode 1.5-2.59/cm2 Cathode 1~1.89/cm2 |
|
| 14. | Méthode de revêtement | Revêtement continu/revêtement intermittent/revêtement de cheminement | |
| 15. | Direction courante de substrat | Revêtement en avant, substrat en avant et renverser l'opération vide d'aluminium |
(3) introduction à la structure de chaque partie :
1. Intégrale déroulant, mécanisme principal :
| Non. | Articles | Spécifications | Remarques |
|
|
Structure d'installation de rouleau | l'encorbellement est fermement installé | |
|
|
Préparation de surface de rouleau | Oxydation extérieure du rouleau en aluminium en métal, fin de bande ≤30um de cercle | |
|
|
Système de contrôle de tension | Tension constante de contrôle automatique de boucle bloquée, gamme 0~50N de tension | |
|
|
Méthode de correction | Contrôle automatique de CPE, course 50mm | |
|
|
Méthode matérielle de roulement | Le petit pain matériel est fixé avec un axe d'air de 3 pouces | |
| Axe gonflable simple de déroulement | |||
|
|
Direction du mouvement de substrat | En avant et inverse (rebobinage) | |
|
|
Vitesse courante de substrat | 2m/min | |
|
|
Diamètre de déroulement de maximum | Ф250mm | |
|
|
Portance maximale d'axe gonflable | 80Kg | |
|
|
Nombre de dérouler les axes gonflables | 1 morceau | |
| 11 | Moteur de motivation essentielle | Moteur servo | |
| 12 | Préparation de surface de rouleau |
Rouleau importé d'EPDM, fin de bande ≤30um de cercle |
Largeur 360mm |
| 13 | Structure de grattoir | Grattoir double face de virgule | |
| 14 | Rouleau de revêtement (rouleau en acier) | Le chrome dur a plaqué sur la surface | |
| 15 | De retour rouleau (rouleau en caoutchouc) | EPDM importé sur la surface | |
| 16 | Réglage de la hauteur intermittent de grattoir | Ajustement manuel | |
| 17 | Panneau d'opération | Écran tactile et bouton (fonctionnez selon l'interface de fonction) |
2.Oven
| Non. | Articles | Spécifications | Remarques |
|
|
Structure de four | Chauffage indépendant à une seule couche | |
|
|
Longueur de four | 1 mètre/section | |
|
|
Matériel | SUS304 couche intérieure 1.0mm, SUS201 couche extérieure 2.0mm | |
|
|
Mode de transmission de rouleau de guide de four | Commande passive de rouleau | |
|
|
Contrôle de température | Il est divisé en contrôle de protection de contrôle de température fonctionnant normal et de surveillance de surchauffe. Quand de surchauffe, il découpera l'alimentation d'énergie de chauffage principale. | |
|
|
Méthode de chauffage | Chauffage électrique, structure de circulation d'air chaud | |
|
|
Puissance de chauffage de four simple de section | 5KW | |
|
|
La température dans le tunnel de séchage | Conception Max150℃, différence de la température en four simple ≤5℃ | |
|
|
Température de surface de l'armoire lors du fonctionnement | ≤45℃ | |
|
|
Méthode de soufflement | Coup vers le haut | |
|
|
contrôle du volume d'air d'échappement | Contrôle indépendant par les valves mécaniques | |
|
|
Structure de bec | La fente de bec est rainée avec un moule spécial | |
|
|
Contrôle de fan | Contrôle de contacteur | |
|
|
Contrôle de chauffage | relais à semi-conducteur | |
|
|
Matériel de fan | Fer |
mécanisme 3.Winding : la fonction est identique que celle du déroulement, avec les additions suivantes
| Non. | Articles | Spécifications | Remarques |
|
|
Tension | Un ensemble de rouleau de traction est installé à l'avant et le dos, a clôturé la tension constante de contrôle automatique de boucle, la gamme 0~50N de tension | |
|
|
Structure d'installation | Le conseil poli est fermement installé | |
|
|
Nombre de rebobiner les axes gonflables | 1 morceau | Rebobinage en porte-à-faux |
| Non. | Articles | Spécifications | Remarques |
| 1 | Système de contrôle principal | Écran tactile, PLC, système servo | |
| 2 | Mode d'opération | Manuel, automatique, arrêt d'urgence ; la machine entière peut être actionnée avant et après | |
| 3 | Enduisant, longueur intermittente plaçant la gamme |
Longueur de revêtement 20.0~3200.0mm Longueur intermittente 5.0~3200.0mm |
|
| 4 | Situation d'alarme | Quand le dispositif échoue, l'écran tactile montrera l'écran correspondant de correction | |
| 5 | Fonction de compte | Quantité de production/longueur | |
| 6 | Méthode d'ajustement d'épaisseur de tête et de queue | La réalisation du rouleau en acier de contrôle de programme et du rapport en caoutchouc de vitesse de rouleau |
poids de la taille L1800*W1100*H1250mm approximativement : 1.2T
(4) exactitude d'équipement :
| Non. | Articles | Spécifications | Remarques |
|
|
Grattoir | Fin de bande ronde ≤1.5um, Ra0.4 rectitude ≤1.5um | |
|
|
Rouleau de revêtement (rouleau en acier) | Fin de bande ronde ≤1.5um, Ra0.4 rectitude ≤1.5um | |
|
|
rouleau en caoutchouc | Fin de bande ≤30um, rectitude ≤10um | |
|
|
Déviation de correction | ±0.2mm |
3. Méthode de mesure
Région d'A. Measurement : 3mm à partir du bord, 6mm de l'extrémité, et 10mm du début.
Taille Φ35mm de B. Measuring ou selon les conditions de processus de l'acheteur
