Détails sur le produit:
|
| Degré de vide: | -0.098Mpa | Structure: | Type simple de bras |
|---|---|---|---|
| Vitesse de rotation r/min: | 0~51r/min | Axe lent: | 2 axes avec le type agitateur de torsion |
| Arbre rapide: | Double axe rapide avec deux le disque de dispersion des ensembles Φ50 | Taille de levage: | 210mm |
| Courant électrique: | CA：3 phases*380V、50Hz； | Dimension: | L1350*W800*H1550 (millimètre) |
| Poids: | Au sujet de 570kg | Mode de levage: | Levage entraîné par un moteur électrique de navire de rail de guide de revêtement |

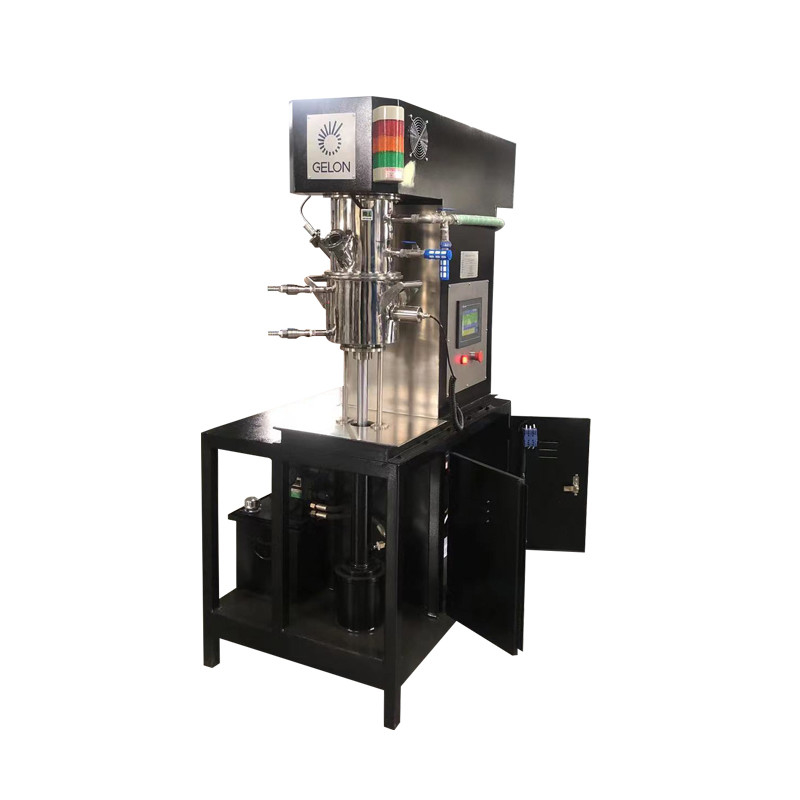

MÉLANGEUR PLANÉTAIRE DE DOUBLE DE GN-PM-5L
1.Summary :
Notre double mélangeur de dispersion planétaire de puissance a combiné les théories du double mélangeur planétaire traditionnel et mélangeur de dispersion à grande vitesse, pour créer une nouvelle, haut-efficace machine, actuellement il est très utilisé dans de nouveaux domaines d'énergie.
Selon le caractère des cellules de puissance de Lithium-ion et de la capacité de l'électronique, nous avons développé de nouvelles machines renforcées appliquées au processus sec de poudre pour faire à puissance de lithium la boue positive&negative d'électrode, basé sur les mélangeurs planétaires traditionnels et disperser des mélangeurs de puissance, avec des vitesses de rotation élevées et un plus grand couple. Pendant la conception, notre société a entièrement considéré des facteurs tels que la vitesse de rotation des agitateurs, puissance de mélange, vitesse linéaire de dispersion, résistance de grande viscosité de boue réduite par forme raisonnable d'agitateur de torsion, et la distribution de l'intérieur d'intensité de turbulence du navire pour créer double le mélangeur planétaire plus efficace et plus stable de puissance et les agitateurs renforcés de torsion peut traiter la boue de grande viscosité de batterie. Les caractères d'agitateur pour le mélangeur de puissance est que - la révolution et la rotation de l'agitateur de torsion est dans le sens horaire - en attendant la rotation pour la dispersion à grande vitesse est en sens inverse des aiguilles d'une montre, dont la vitesse est réglable pour faire les matériaux se déplacer difficilement sous le cisaillement, le malaxage et la dispersion, élimine effectivement tous les point mort et phénomènes s'élevants pendant le mélange. Trois ensembles de joints mécaniques, couplés ainsi que le doux et le silence scellant pour s'assurer des performances fiables de phoque. Sur le contrôle de température de matériaux, elles ont employé avec le cadre de thermoscope unique et la tige technologie-planétaires de thermoscope pour la révolution. Les capteurs de mesure de la température Pt100 ont le contact direct avec le matériel, augmentant considérablement l'exactitude de la mesure de la température, réponse est beaucoup plus rapide, erreur est réduits seulement à ±0.2℃.
La machine est composée de la base, de la traverse, de la colonne droite, de la couverture de cachetage, du navire, du système de transmission et du système de contrôle électronique.
2. configuration technique principale
| Non. | Nom | Modèle et spécifications | Point d'origine |
| 1 | Décélérateur | BLD11-23-1.5kW-4P | Jianglang |
| 2 | Moteur | 1.5Kw-4P à vitesse réduite, 1 unité ; 1.5Kw-2P à grande vitesse, 1 unité | WANNAN |
| 3 | Réducteur de transmission de turbo en métal d'alliage d'Alluminum | NMRV040-F1-15 (4P-0.25KW) (avec le moteur) | LITIAN |
| 4 | Inverseur de fréquence | unité 1.5Kw×1 ; unité 1.5Kw×1 | LE DANFOSS-DANEMARK |
| 5 | Thermocouple | Pt100 (mesure de la température de haute précision) | HTC |
| 6 | Incidence | Selon le dessin | SÈCHE |
| 7 | Joint squelettique | Joint squelettique en caoutchouc de fluor | NOK |
| 8 | Composant électrique | Composants électriques de basse tension | Siemens |
| 9 | Valve | Selon le dessin | Ennis |
| 10 | Joint mécanique | Cachetage mécanique de deux ensembles | Le Japon |
| 11 | Vitesse |
Durcissement du traitement pour la surface de vitesse, la terre précise finition, avec la transmission hélicoïdale de vitesse |
Sanlong |
| 12 | Graisse de lubrification | Graisse spéciale de rapport ultra-rapide 400 degrés | La « meilleure » marque |
paramètre 3.Main technique
| 1 | Degré de vide | -0.098MPa |
| 2 | Structure | Type simple de bras |
| 3 | Vitesse de rotation r/min |
Révolution : 0~51r/min, rotation : 0~102r/min (Fréquence-convertissant 0~50Hz) ; Grande vitesse : 0~8800r/min (Fréquence-convertissant 0~70Hz) ; |
| 4 | Axe lent | 2 axes avec le type agitateur de torsion ; |
| 5 | Axe rapide | Double axe rapide avec deux le disque de dispersion des ensembles Φ50 |
| 6 | Mode de levage | Levage entraîné par un moteur électrique de navire de rail de guide de revêtement |
| 7 | Taille de levage | 210mm |
| 8 | Emplacement de navire | Il y a quatre morceaux de plat de position de forme de courbe à l'avant et à l'arrière pour le montage, avec la structure convexe de bord, pour s'assurer la position centrale |
| 9 | Bruit | Mesuré en dehors de 1M de l'équipement, bruit ≤80dB |
| 10 | Mode de la mesure de la température | La tête d'essai de la température touche le matériel, 1/3 loin du fond de navire, mouvement de revotion, dispositif électrique de transfert d'ensembles intérieurs |
| 11 | Courant électrique | C.A. : 3phase*380V, 50Hz ; |
| 12 | Dimension | L1350W800H1550 (millimètre) ; |
| 13 | Poids | Abt 570kg |
4.Vessel
La surface intérieure et externe sera polie brillamment avec le polisseur automatique ensuite
navire traité. Le corps et le fond de navire sont équipés des canaux de cercle de refroidissement par l'eau. La plaque guide de corps de navire assortit le mur de veste sans problème ensuite
tournez le traitement. Le fond de navire a les lamelles liquides de veste et de guide. Admission de refroidissement par l'eau et débouché DN25 avec le rapide-connecteur 2sets, ensemble du robinet à tournant sphérique du débouché DN50 1, corps de baril avec 1 ensemble, ensembles du bras de serrure 2.
, Structure de navire
| 1 | Dimension (diamètre intérieur par taille intérieure) | Φ250×160mm |
| 2 | Capacité de conception (L) | 7.85L |
| 3 | Pression de conception (MPA) | intérieur du navire -0.098Mpa, veste 0.4Mpa ; |
| 4 | La température de conception (°C) | -10~200 ; |
| 5 | Matériel principal | acier inoxydable 304 ; |
| 6 | Épaisseur de la coquille (millimètres) | Shellδ4mm intérieur (épaisseur réelle de mesure après usinage), Jacketδ3mm ; |
| 7 | La température ajustant le mode | Taille de bec de veste, d'admission et de débouché de refroidissement par l'eau : DN15 ; |
| 8 | Mode de décharge | Robinet à tournant sphérique DN20 |
| 9 | Mode MOVE | Porté à la main |
| 10 | Quantité | PCs 1 |
B, navire en haut et en bas
| 1 | Puissance d'ascenseur de navire : 0.25w |
| 2 | Le guide de levage est rail de guide de revêtement : 2 PCs, 20x400 avec le double glisseur. |
C, position de corps de navire a fixé
| 1 | La parenthèse d'ascenseur de navire a quatre montages de position, fixes après avoir obtenu en place. |
bec 5.Vessel
| s/n | Utilisation | Spec. | Quantité | NOTES |
| 1 | Bec de remplissage de poudre | DN60 | 1 | Port de remplissage DN60 |
| 2 | Verre de vue | DN50 | 2 | Verre de vue de LED |
| 3 | Vide | DN10 | 1 | Type ouvert rapide |
| 4 | Ventilation | DN10 | 1 | Type ouvert rapide |
| 5 | Mètre de vide | M14×1.5 | 1 | Mètre de vide |
matériel 6.Main
| s/n | Nom | Matériel | s/n | Nom | Matériel | |
| 1 | Baril supérieur | 304 | 4 | Axe de mélange, axe de dispersion | 321 | |
| 2 | En bas du baril | 304 | 5 | Lame de mélange, lame de dispersion | 316 | |
| 3 | Veste | 304 | 6 | cadre, sous-sol | Q235 |
axe 7.Mixing et lame
| 1 | Agitateur de cadre de torsion : 2 réglés, vitesse de rotation : 0-102rpm, agitateur sera forgé pour former entier, quatre axes se reliant, commande numérique par ordinateur après le polissage pour refléter Ra0.025 ; |
| 2 | Axe de dispersion : 2set, vitesse de rotation : 0-8800rpm, rapport allemand : SÈCHE, adoptant le joint de puzzle, 2 PCs des disques Φ50 sur chaque axe, vitesse linéaire : 0-23m/s ; |
| 3 | axe et agitateur : la surface est polie, les disques sont traitement équilibré réglé comme G6.3.Distance entre l'agitateur et le fond du baril est 2-3mm, distance entre l'agitateur et le mur du navire est 2-3mm, distance entre deux agitateurs est 2-3mm ; |
| 4 | joint d'axe : structure de joint mécanique |
| 5 | Armoire planétaire : adoptant la transmission hélicoïdale de vitesse, la ceinture de synchrony est faite de les Etats-Unis stigmatisent des portes. |
|
Remarque : 1, cylindre spécial d'huile de sécurité d'ensemble, empêchent le navire de se laisser tomber afin de maintenir le vide ; 2, ont placé le sous-sol entier en tant que démantelé, facile de réparer et remplacer la ceinture de synchrony |
|
système 8.Vacuum (automatiquement)
| 1 | mètre d'affichage, robinet à tournant sphérique ; |
| 2 | joint mécanique d'axe : métal d'alliage |
| 3 | À travers le navire est le joint d'EPDM, position statique est joint de la forme EPDM d'O, degré de vide peut atteindre -0.098MPa (sans pompe à vide) ; |
9. Composants électriques
| S/N |
Armoire électrique 1pcs : l un contrôle courant de dispersion à grande vitesse d'ensemble (de début et de fin y compris, accélèrent/ralentissements) ; l un ensemble de système d'essai de dispersion de vitesse, un mètre de vitesse ; l un système de contrôle de mélange d'ofrevolution réglé (de début et de fin y compris, accélèrent/ralentissements) ; l un ensemble de système de test de vitesse de révolution, un mètre de vitesse ; l un ensemble de système d'essai de la température ; l calculatrice de temps de fonctionnement, bouton valide/unvalid pendant le temps, PCs 1 par chacun l un ensemble de bouton de contrôle de pompe à vide (de début et de fin y compris) ; l un ensemble de bouton de lumière de tache (de début et de fin y compris) l bouton de secours, PCs 1 ; le voyant de signalisation de puissance, 1 PCs, PCs du défaut 1 |
| Remarque |
1, phase courante de la tension électrique 380V/50Hz/3, tension électrique 24VDC de contrôle ; 2, connecteur, commutateur d'air, briseur etc. sont Seimens ; 3, relais moyen : Le Japon IDEC ; 4, moteur à vitesse réduite, moteur à grande vitesse sont début de VFD ; 5, tous les composants d'appareils comme : le moteur, inducteur, vanne électromagnétique, catégorie de protection de commutateur de limite ne sont pas moins qu'IP54 |
système de couplage 10.Safety
| 1 | Arrêts de machine appuyant sur une fois le bouton de secours, qui ne peut pas être procédé aucune opération |
| 2 | L'axe de dispersion tourne après les hausses de navire |
| 3 | Arrêts de dispersion d'axe après que le navire descende |
| 4 | Il s'arrête quand le courant électrique est au-dessus de la portée |
| 5 | Le mélangeur, l'armoire électrique et le panneau de commande devraient être fondre électrique |
partie 11.Spare
| s/n | Nom | Spec. | Matériel | Quantité | Remarque |
| 1 | Joint de navire | Joint L=650 de forme de T | EPDM | 1 |
