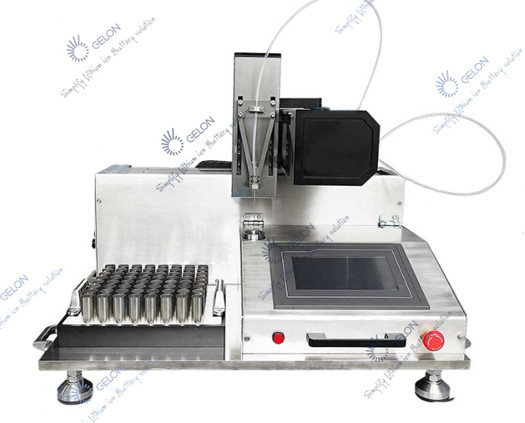

Processus de remplissage d'électrolyte 4680 équipement d'assemblage de batterie au lithium 18650

Processus de remplissage d'électrolyte 4680 équipement d'assemblage de batterie au lithium 18650

JE .Configuration du système

1. Un cadre en acier inoxydable et alliage d'aluminium;

2. Le dispositif de levage automatique dispose de 2 postes de travail, y compris un dispositif de levage à ressort à commande pneumatique ;

3. 2 ensembles de têtes d'injection de liquide sous vide, conteneurs SS316 et structure de vanne d'arrêt à double levage pneumatique à double levage

4. 2 pompes doseuses de précision (modèle : E2a-d20i) Pompe à piston entraînée par un moteur pas à pas et une vanne rotative en céramique de précision.Le volume d'injection peut atteindre 20 ml (23,5 g).(voir les données de la pompe)

5. Assemblage de soupape de commande pneumatique, module de soupape de commande pneumatique SMC

6. Contrôleur PLC, écran tactile couleur

7. Tous les tuyaux de liquide sont en plastique PFA

II.Connexion système

Cette machine est conçue pour être utilisée dans la boîte à gants fournie par le client.Le corps principal de la machine sera placé dans la boîte à gants, y compris le châssis, la tête d'injection de liquide, le système de positionnement automatique, la pompe doseuse, etc. ;

Les éléments de commande de la machine sont placés à l'extérieur de la boîte à gants.Y compris le boîtier de commande, l'ensemble de soupape de commande pneumatique, etc. Le corps principal de la machine et l'élément de commande sont reliés par des tuyaux et des câbles d'air.Ces tuyaux et câbles sont connectés via l'espace réservé dans la boîte à gants.

La source de vide et l'air comprimé doivent être fournis par le client.

Canalisations traversant la boîte à gants : 1 tuyau d'admission d'air général, 1 tuyau d'échappement général, 1 tuyau de dépression et 1 tuyau d'air de pressurisation (si une pressurisation est nécessaire).La pompe d'injection de liquide peut être mise dans ou hors de la boîte à gants.Le boîtier de commande est placé à l'extérieur de la boîte à gants.

III.Étapes de travail

1. Placer manuellement les 2 batteries sur les 2 plateaux de positionnement .

2. Appuyez sur l'interrupteur de démarrage (interrupteur au pied) et la batterie

descendre automatiquement

--- translater vers la partie inférieure de la tête d'injection de liquide

--- monter

--- sceller le condensateur et la tête d'injection de liquide

--- processus d'injection de liquide automatique

--- une fois l'injection de liquide terminée, la batterie descendra

--- traduire à la position d'origine

--- monter ;

3. Retirez manuellement 2 piles respectivement ;

4. Placez 2 piles neuves pour la prochaine injection de liquide.

VI.Principe d'injection de liquide

La batterie est scellée avec la tête d'injection de liquide et commence à aspirer une fois l'intérieur de la tête d'injection de liquide et le condensateur.Une fois l'extraction sous vide terminée, la soupape champignon dans la tête d'injection de liquide descend pour fermer le canal entre la tête d'injection de liquide et la batterie, relâchant le vide dans la soupape d'injection de liquide.A ce moment, l'intérieur du réservoir maintient un état de vide poussé.La pompe d'injection de liquide injecte quantitativement l'électrolyte dans la soupape d'injection de liquide en fermant la buse d'injection de liquide ;Ouvrez la soupape champignon pour aspirer l'électrolyte dans la batterie.

En fonction du degré de vide et de la densité interne de la batterie, plusieurs procédures de mise sous vide et d'aspiration de liquide peuvent être définies pour aspirer à nouveau la tête d'injection de liquide, passer l'atmosphère ou maintenir la pression jusqu'à ce que tout l'électrolyte soit injecté dans la batterie.La durée peut être déterminée en fonction des exigences de temps de mouillage de la batterie.L'air contenu dans la batterie est évacué et l'électrolyte est entièrement absorbé dans la cellule du condensateur.

V.Paramètres

1. Volume d'injection de liquide : 0-20 ml, précision ± 1 %

2. Spécification de la batterie : 21700/26650/32650.

3. Vitesse de capacité : selon la procédure normale d'injection de liquide, PPM = 2pc

4. Alimentation : 220 V CA

5. Alimentation en air : 75 PSI

6. Vide : fourni par le client

7. Alimentation en gaz sous pression : fournie par le client
