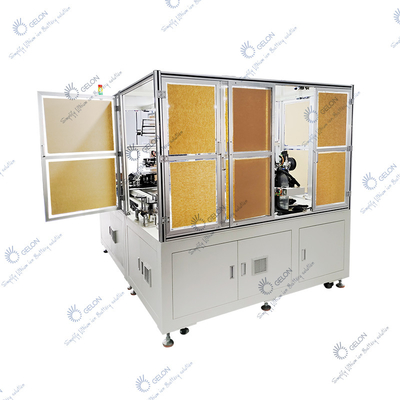

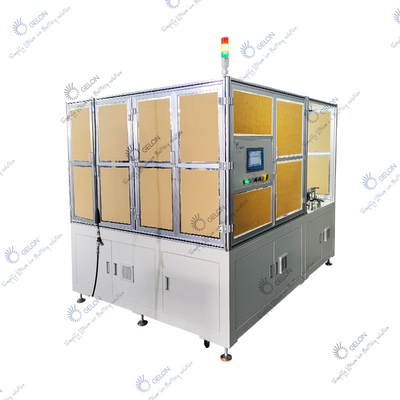

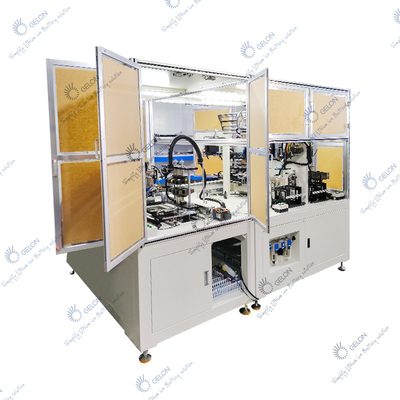

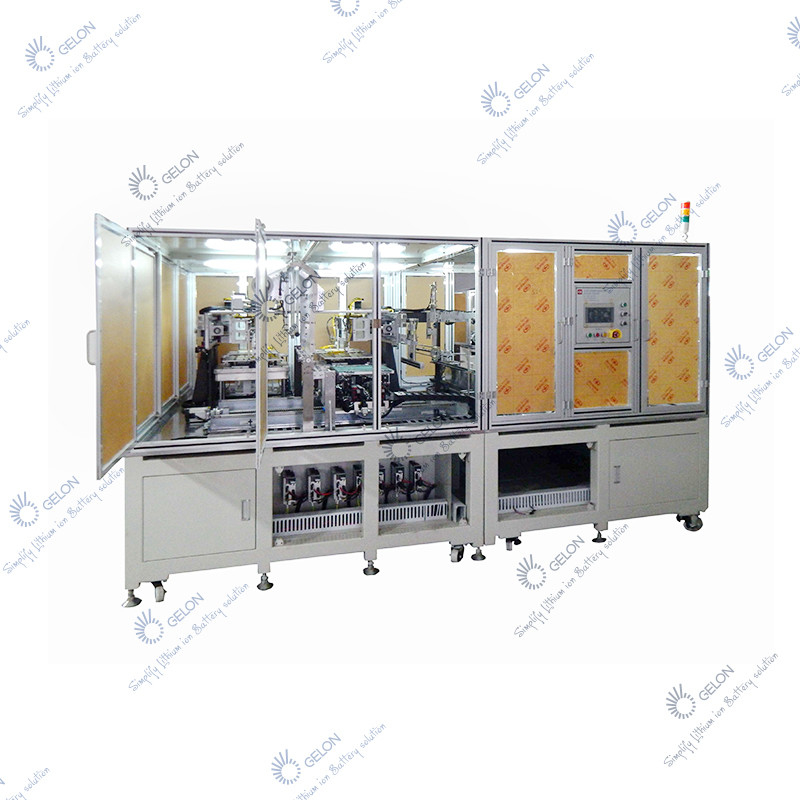

Machine d'empilement complètement automatique Z-se pliante d'équipement d'Assemblée de cellules de poche

Machine d'empilage entièrement automatique, équipement d'assemblage de cellules à poche pliées en Z

Cet appareil utilise le manipulateur gauche et droit pour se déplacer, aux limites des deux pôles pour ramasser le matériau d'électrode, dans la position médiane pour empiler alternativement les matériaux, et complète simultanément le pliage en Z du séparateur pendant le mouvement gauche et droit. Ainsi, d'avant en arrière pour terminer l'empilage et l'assemblage de l'ensemble du noyau. Le manipulateur adopte un module de mouvement servo linéaire atteignant une vitesse élevée, une fluidité et une précision. Les matériaux de dépôt du séparateur sont sous tension constante, et pendant le processus de dépôt des matériaux, il existe un mécanisme de correction pour contrôler la décharge nette et cohérente. Le silo d'électrodes adopte un module de mouvement servo linéaire pour convertir différentes feuilles d'électrodes.

• Le transfert et le chargement des électrodes adoptent un contrôle de moteur servo de précision pour assurer le positionnement précis des laminations.
• Dispositif de pliage double pièce pour électrodes pour le pliage des électrodes peut éviter d'aspirer plusieurs pièces à la fois
• Repositionnement secondaire des électrodes. Le dispositif d'alignement assure le positionnement précis de l'électrode
• Le dispositif de redressement du séparateur peut assurer la précision
• Le dispositif de soufflage d'ions automatique de la boîte à matériaux permet à l'électrode de dériver automatiquement pour s'assurer que l'électrode n'aspire pas trop
• Dispositif secondaire de dépoussiérage par contre-positionnement pour s'assurer que les électrodes empilées sont exemptes de poussière
• Les élévateurs d'électrodes cathodiques et anodiques garantissent que les électrodes cathodiques et anodiques sont toujours à la même hauteur ;
• Le déroulement du séparateur a la fonction de tension constante, ce qui garantit que la tension du séparateur est pratiquement constante lors de l'empilage.
• Le séparateur est coupé automatiquement ;
• Ruban adhésif automatique du noyau de batterie.
